Firecrackerのネットワーク設定

By /

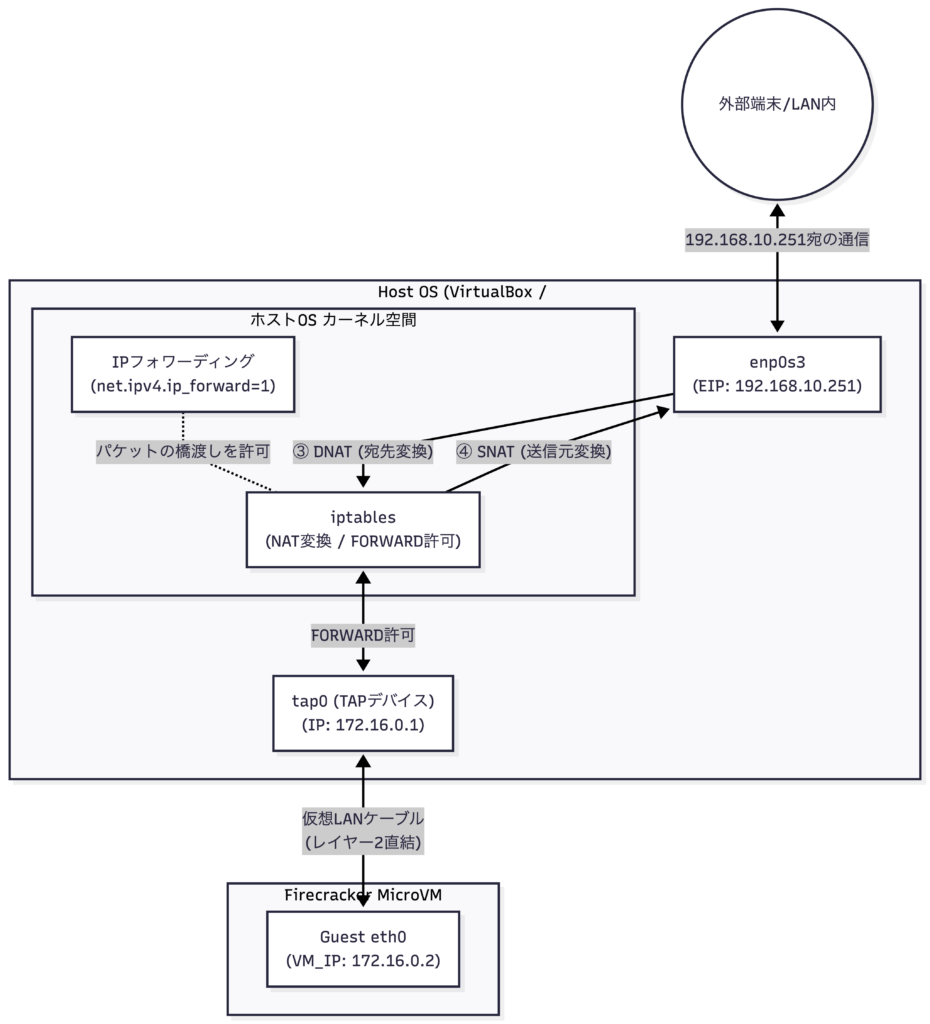

おさらいで以下のネットワーク構成をマイクロVMと実マシンで実現している。

これをVM側で認識するためにTAPをネットワークとして認識させ、カーネルパラメータにIPアドレスを渡してあげる必要がある。

そのスクリプトを以下に記載します。

#!/bin/bash
SOCK=/run/firecracker.socket
KERNEL="${PWD}/hello-vmlinux.bin"
ROOTFS="${PWD}/rootfs.ext4"

sudo curl --unix-socket "$SOCK" -i \
  -X PUT http://localhost/machine-config \
  -H "Content-Type: application/json" \
  -d '{
    "vcpu_count": 1,
    "mem_size_mib": 512,
    "smt": false
  }'

sudo curl --unix-socket "$SOCK" -i \
  -X PUT http://localhost/network-interfaces/eth0 \
  -H "Content-Type: application/json" \
  -d "{
      \"iface_id\": \"eth0\",
      \"guest_mac\": \"AA:FC:00:00:00:01\",
      \"host_dev_name\": \"tap0\"
    }"

sudo curl --unix-socket "$SOCK" -i \
  -X PUT http://localhost/boot-source \
  -H "Content-Type: application/json" \
  -d "{
    \"kernel_image_path\": \"${KERNEL}\",
    \"boot_args\": \"console=ttyS0 quiet reboot=k panic=1 pci=off root=/dev/vda rw init=/bin/busybox setsid -c /bin/sh ip=172.16.0.2::172.16.0.1:255.255.255.0::eth0:off\"
  }"

sudo curl --unix-socket "$SOCK" -i \
  -X PUT http://localhost/drives/rootfs \
  -H "Content-Type: application/json" \
  -d "{
    \"drive_id\": \"rootfs\",
    \"path_on_host\": \"${ROOTFS}\",
    \"is_root_device\": true,
    \"is_read_only\": false
  }"

sudo curl --unix-socket "$SOCK" -i \
  -X PUT http://localhost/actions \
  -H "Content-Type: application/json" \
  -d '{ "action_type": "InstanceStart" }'

今回使用しているrootfs.ext4はPingなどのネットワーク系のコマンドが入っているrootfsを使用している。

というわけで、外部にPingを通すことが出来た。

hal@hal-VirtualBox:~$ sudo firecracker.sh
[sudo] hal のパスワード:
2026-03-21T14:46:33.406631614 [anonymous-instance:main] Running Firecracker v1.14.3
2026-03-21T14:46:33.407293540 [anonymous-instance:main] Listening on API socket ("/run/firecracker.socket").
2026-03-21T14:46:33.408952104 [anonymous-instance:fc_api] API server started.
2026-03-21T14:46:47.129826622 [anonymous-instance:fc_api] The API server received a Put request on "/machine-config" with body "{\n    \"vcpu_count\": 1,\n    \"mem_size_mib\": 512,\n    \"smt\": false\n  }".
2026-03-21T14:46:47.129947108 [anonymous-instance:fc_api] The request was executed successfully. Status code: 204 No Content.
2026-03-21T14:46:47.156219128 [anonymous-instance:fc_api] The API server received a Put request on "/network-interfaces/eth0" with body "{\n      \"iface_id\": \"eth0\",\n      \"guest_mac\": \"AA:FC:00:00:00:01\",\n      \"host_dev_name\": \"tap0\"\n    }".
2026-03-21T14:46:47.156907083 [anonymous-instance:fc_api] The request was executed successfully. Status code: 204 No Content.
2026-03-21T14:46:47.182578852 [anonymous-instance:fc_api] The API server received a Put request on "/boot-source" with body "{\n    \"kernel_image_path\": \"/home/hal/code/fc/blog/hello-vmlinux.bin\",\n    \"boot_args\": \"console=ttyS0 quiet reboot=k panic=1 pci=off root=/dev/vda rw init=/bin/busybox setsid -c /bin/sh ip=172.16.0.2::172.16.0.1:255.255.255.0::eth0:off\"\n  }".
2026-03-21T14:46:47.182795946 [anonymous-instance:fc_api] The request was executed successfully. Status code: 204 No Content.
2026-03-21T14:46:47.209168581 [anonymous-instance:fc_api] The API server received a Put request on "/drives/rootfs" with body "{\n    \"drive_id\": \"rootfs\",\n    \"path_on_host\": \"/home/hal/code/fc/blog/rootfs.ext4\",\n    \"is_root_device\": true,\n    \"is_read_only\": false\n  }".
2026-03-21T14:46:47.209418262 [anonymous-instance:fc_api] The request was executed successfully. Status code: 204 No Content.
2026-03-21T14:46:47.234915393 [anonymous-instance:fc_api] The API server received a Put request on "/actions" with body "{ \"action_type\": \"InstanceStart\" }".
2026-03-21T14:46:47.251109804 [anonymous-instance:main] Artificially kick devices
2026-03-21T14:46:47.251292080 [anonymous-instance:fc_vcpu 0] Received a VcpuEvent::Resume message with immediate_exit enabled. immediate_exit was disabled before proceeding
2026-03-21T14:46:47.251401936 [anonymous-instance:fc_api] The request was executed successfully. Status code: 204 No Content.
[    0.604045] dmi: Firmware registration failed.
2026-03-21T14:46:50.508177094 [anonymous-instance:fc_vcpu 0] Failed to trigger i8042 kbd interrupt (disabled by guest OS)
2026-03-21T14:46:50.533449547 [anonymous-instance:fc_vcpu 0] Failed to trigger i8042 kbd interrupt (disabled by guest OS)
~ # ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8): 56 data bytes
64 bytes from 8.8.8.8: seq=0 ttl=114 time=32.365 ms
64 bytes from 8.8.8.8: seq=1 ttl=114 time=30.102 ms

VMへのPingも通すことが出来た。

(base) ~  $ ping 192.168.10.251
PING 192.168.10.251 (192.168.10.251): 56 data bytes
64 bytes from 192.168.10.251: icmp_seq=0 ttl=63 time=109.274 ms
64 bytes from 192.168.10.251: icmp_seq=1 ttl=63 time=10.225 ms
64 bytes from 192.168.10.251: icmp_seq=2 ttl=63 time=9.911 ms
64 bytes from 192.168.10.251: icmp_seq=3 ttl=63 time=11.581 ms

ホストの物理NICに付与したパブリックIPを、1:1 NATでマイクロVMのプライベートIPへマッピングしました。これにより、ローカル環境でありながら、AWSのElastic IP（EIP）を介してEC2にアクセスするのと同等の『仮想パブリックIP環境』を再現しています。

1. 呪文の解読：boot_args の ip パラメータ

Firecrackerを起動する際、カーネルに渡す引数（boot_args）に以下のような記述があります。

ip=172.16.0.2::172.16.0.1:255.255.255.0::eth0:off

一見すると複雑ですが、実は以下のルールで構成されています。

項目値意味
client-ip172.16.0.2マイクロVM（ゲスト）自身のIPアドレス
server-ip(空)通常は空でOK（NFS起動時などに使用）
gateway-ip172.16.0.1ホスト側のTAPデバイスのIP（出口）
netmask255.255.255.0サブネットマスク
hostname(空)ゲストのホスト名
deviceeth0ゲストOS内でのネットワークインターフェース名
autoconfoffDHCPなどを使わず、静的に設定することを指定

これを理解していれば、複数のVMを立ち上げる際に「次は 172.16.0.3 にしよう」と迷わず変更できますね。

2. なぜMACアドレスを「固定」するのか

スクリプト内で AA:FC:00:00:00:01 というMACアドレスを明示的に指定しています。

JSON

"guest_mac": "AA:FC:00:00:00:01"

「適当な値でいいのでは？」と思うかもしれませんが、VMを量産するならここが生命線です。

もしMACアドレスを重複させたまま複数のVMを同じネットワーク（ブリッジなど）に繋ぐと、ホスト側のARPテーブルが「このMACアドレス、さっき別のポートにいたぞ？」と混乱し、通信がブツブツ切れる「ネットワークのカオス」が発生します。

実務でスケールさせるなら、VMのIDに合わせて末尾を書き換える（例：VM1なら 01、VM2なら 02）といった自動化が必須になります。

3. rootfs選びの重要性：なぜ「Busybox」なのか

Firecrackerを最小構成で動かす際、rootfs.ext4 の中身は何でも良いわけではありません。

今回の検証でBusyboxベースのrootfsを採用したのにはPingを使うためという理由があります。

自作のミニマルなrootfsだと、いざ起動しても「pingコマンドが見つかりません」という悲しい結末になりがちです。「ネットワークが繋がらない」のか「コマンドがないだけ」なのかを切り分ける手間を省くためにも、まずは実績のあるBusyboxから入るのが鉄則です。

まとめ

Firecrackerのネットワークは、一見すると「おまじない」が多いですが、一つひとつのパラメータには明確な意図があります。

  • IP設定で出口を教え、
  • MACアドレスで個性を出し、
  • 適切なrootfsで道具を揃える。

この3つが揃って初めて、クラウドの裏側で動いているような「爆速でセキュアなマイクロサービス基盤」への道が開けます。
